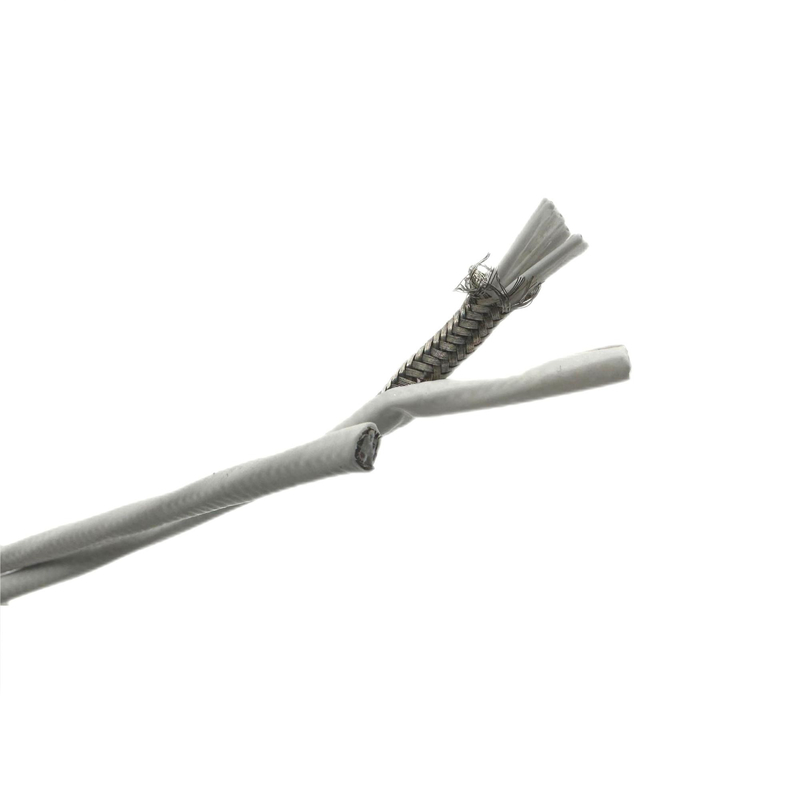

Descripción: 4 la base PTFE aisló y forró, cable acorazado
Conductor: cobre niquelado
Construcción: 7/0.16m m
Área de sección: 0.14mm2
Corazones: 4
Aislamiento: PTFE
Grueso del aislamiento: 0.25m m
Diámetro del alambre: 0.98m m
Colores del aislamiento: blanco/blanco/rojo/rojo
Armadura: el cobre del níquel trenzó 0.12m m
Cobertura más el de 85%
Chaqueta: PTFE
Grueso de la chaqueta: 0.35m m
O.D.: 3.60±0.15m m
Color de la chaqueta: Blanco
Temporeros de funcionamiento: -160℃--+260℃, por breve periodo de tiempo: +310℃
Voltaje de funcionamiento: 600V
Esto es un cable de control multi de la base del ptfe. Comparando al CABLE, a cliente de control normal del PVC pedidos el aislamiento del ptfe, y la chaqueta de PTFE, como él necesita estos cables usando en una condición muy da alta temperatura. Como sabemos, PTFE puede colocar temperatura alta de 260 grados.
Así pues, el conductor no puede ser cobre estañado normal, tan bajo tal temperatura alta, conductor se oxida fácilmente, nosotros utilizó el cobre niquelado, que puede proteger el conductor contra el ambiente de trabajo de alta temperatura.
Finalmente, armadura requerida cliente, necesitamos el cobre del níquel del uso también para trenzar, que puede proteger el cable, y proteger las interferencias ambientales, el diámetro total estricto necesitamos la producción muy exacta, el cable de Dingzun que ha estado enganchando a fabricar el alambre y el cable des alta temperatura durante 18 años, podemos manejar tales cables multi de la base de PTFE.
| CABLE ACORAZADO |
| |
|
|
|
|
|
|
|
|
| PARES |
diámetro nominal del conductor |
grueso nominal del aislamiento |
grueso interno |
diámetro interno |
diámetro de acero de la armadura |
Grueso de Jacjet |
Máximo. Diámetro total |
peso estimado |
| pares |
milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
Kg/Km |
| 2(0) |
0,9 |
0,3 |
0,8 |
5,7 |
0,9 |
1,3 |
10,1 |
200 |
| 5 |
0,9 |
0,3 |
1 |
9,4 |
0,9 |
1,4 |
14,1 |
370 |
| 10 |
0,9 |
0,3 |
1,1 |
13 |
1,25 |
1,5 |
18,6 |
610 |
| 20 |
0,9 |
0,3 |
1,2 |
16,8 |
1,25 |
1,6 |
22,7 |
930 |
| 30 |
0,9 |
0,3 |
1,4 |
19,9 |
1,6 |
1,7 |
26,7 |
1390 |
| 50 |
0,9 |
0,3 |
1,6 |
25,4 |
1,6 |
1,9 |
32,6 |
1940 |
| 100 |
0,9 |
0,3 |
1,9 |
35,5 |
2 |
2 |
44,1 |
3700 |
| PROTEGIDO |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,3 |
0,8 |
6,2 |
0,9 |
1,3 |
10,6 |
220 |
| 5 |
0,9 |
0,3 |
1 |
9,9 |
0,9 |
1,4 |
14,6 |
380 |
| 10 |
0,9 |
0,3 |
1,1 |
13,5 |
1,25 |
1,5 |
19,1 |
630 |
| 20 |
0,9 |
0,3 |
1,2 |
17,3 |
1,25 |
1,6 |
23,2 |
955 |
| 30 |
0,9 |
0,3 |
1,4 |
20,4 |
1,6 |
1,7 |
27,2 |
1415 |
| 50 |
0,9 |
0,3 |
1,6 |
25,9 |
1,6 |
1,9 |
33,1 |
2000 |
| 100 |
0,9 |
0,3 |
1,9 |
36 |
2 |
2 |
44,6 |
3750 |
| CABLE DE NON-ARMORED |
| |
|
|
|
|
|
|
|
|
| pares |
diámetro nominal del conductor |
área de sección |
grueso del aislamiento |
grueso de la chaqueta |
Máximo. Diámetro total |
peso estimado |
| pares |
milímetro |
mm2 |
milímetro |
milímetro |
milímetro |
Kg/Km |
| NON-SHIELDED |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,64 |
0,3 |
1,3 |
5,7 |
45 |
| 5 |
0,9 |
0,64 |
0,3 |
1,4 |
9,4 |
115 |
| 10 |
0,9 |
0,64 |
0,3 |
1,5 |
13 |
205 |
| 20 |
0,9 |
0,64 |
0,3 |
1,6 |
16,8 |
380 |
| 30 |
0,9 |
0,64 |
0,3 |
1,7 |
19,9 |
570 |
| 50 |
0,9 |
0,64 |
0,3 |
1,9 |
25,4 |
920 |
| 100 |
0,9 |
0,64 |
0,3 |
2 |
35,5 |
1820 |
| PROTEGIDO |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,64 |
0,3 |
1,3 |
6,2 |
50 |
| 5 |
0,9 |
0,64 |
0,3 |
1,4 |
9,9 |
125 |
| 10 |
0,9 |
0,64 |
0,3 |
1,5 |
13,5 |
215 |
| 20 |
0,9 |
0,64 |
0,3 |
1,6 |
17,3 |
390 |
| 30 |
0,9 |
0,64 |
0,3 |
1,7 |
20,4 |
580 |
| 50 |
0,9 |
0,64 |
0,3 |
1,9 |
25,9 |
940 |
| 100 |
0,9 |
0,64 |
0,3 |
2 |
36 |
1850 |
