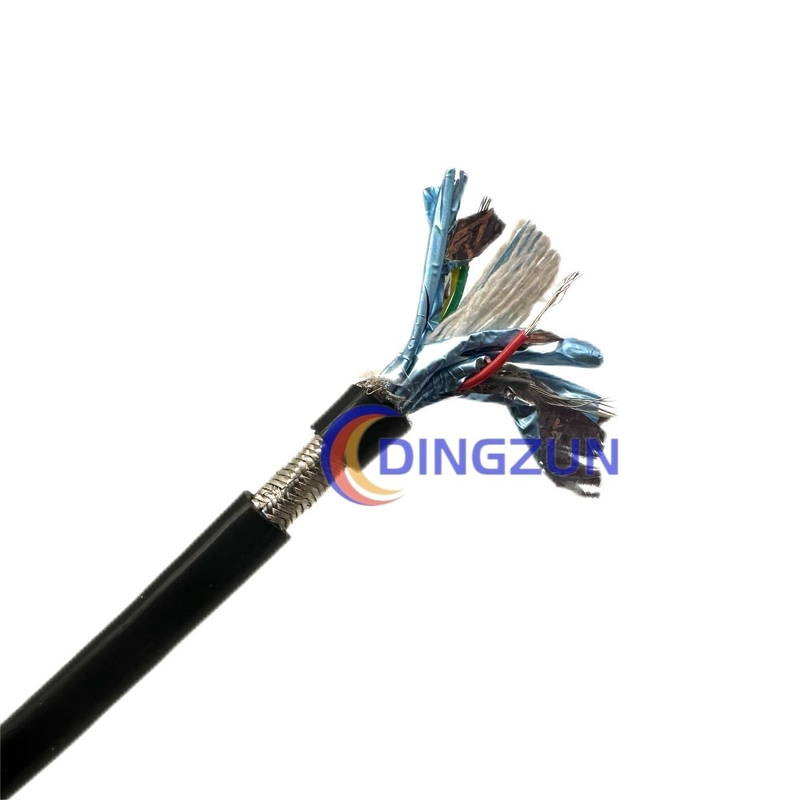

Cable de Instrumentación Multipares Blindado IS/OS – TC/PVC/ISCR/OSCR/PVC 6 Pares 24 AWG 300V 75°C

Cable multipar apantallado para instrumentación IS/OS – TC/PVC/ISCR/OSCR/PVC 6 Pares 24 AWG 300V 75°C, Conductor: TC 7 Hilos 7/0.20, Aislamiento: PVC, Pantalla Individual (ISCR): Lámina de Aluminio con Hilo de Drenaje de Cobre Estañado, Relleno: Algodón, Cinta de Unión: Cinta de Poliéster, Pantalla General (OSCR): Trenzado de Hilo de Cobre Estañado, Funda: Compuesto de PVC

Este cable de instrumentación de alto rendimiento cuenta con 6 pares trenzados de conductores de 24 AWG en una configuración IS/OS (Pantalla Individual / Pantalla General), diseñado específicamente para la transmisión precisa de señales en aplicaciones de medición y control industrial que requieren un rechazo de ruido fiable a una temperatura de funcionamiento de 75°C.

Los conductores de cobre estañado TC utilizan una construcción de 7 hilos finos de 7/0.20, proporcionando una excelente flexibilidad y resistencia a la corrosión para señales de instrumentación. El aislamiento de PVC ofrece buenas propiedades eléctricas y durabilidad para aplicaciones industriales generales hasta 75°C.

El sistema de doble apantallamiento proporciona una protección EMI completa: las pantallas ISCR individuales con lámina de aluminio e hilo de drenaje de cobre estañado en cada par eliminan la diafonía entre pares de señales adyacentes, mientras que una pantalla de trenzado de hilo de cobre estañado OSCR general protege contra la interferencia electromagnética externa. El relleno de algodón mantiene la geometría del núcleo y proporciona protección contra la absorción de humedad, mientras que la cinta de poliéster de unión asegura el conjunto. La funda de PVC negra ofrece durabilidad, flexibilidad y resistencia a entornos industriales.

Con una clasificación de 300V y una temperatura nominal de 75°C, este cable de 6 pares es ideal para sistemas de control distribuido (DCS), controladores lógicos programables (PLC) e instrumentación de procesos que requieren múltiples pares de señales apantallados en un solo conjunto de cable.

Características Clave y Ventajas Técnicas

• 6 pares x 24 AWG (7/0.20) para instrumentación multicanal

• Conductores de cobre estañado TC 7/0.20 de hilo fino para mayor flexibilidad

• Aislamiento de PVC con clasificación de 75°C para uso industrial general

• Pantalla individual ISCR de lámina de aluminio + hilo de drenaje por par elimina la diafonía

• Trenzado de hilo de cobre estañado OSCR general para protección EMI externa

• Relleno de algodón para estabilidad del núcleo y absorción de humedad

• Cinta de poliéster de unión para seguridad del conjunto

• Funda de PVC negra para durabilidad y resistencia industrial

• Clasificación de 300V para circuitos de instrumentación y control

Especificaciones y Construcción

Por qué elegir este cable de instrumentación IS/OS

Este cable de 6 pares proporciona una integridad de señal fiable para mediciones industriales críticas a una clasificación económica de 75°C. La combinación de conductores TC de hilo fino y aislamiento de PVC ofrece buena flexibilidad y durabilidad. El apantallamiento individual de lámina con hilo de drenaje elimina la diafonía, mientras que el trenzado TC general protege contra interferencias externas. El relleno de algodón y la cinta de poliéster garantizan la estabilidad del núcleo durante la instalación y el funcionamiento.

Aplicaciones Típicas – Solución de Desafíos Críticos de Instrumentación

• Sistemas de Control Distribuido (DCS): Proporciona transmisión de señales analógicas multicanal entre dispositivos de campo y sala de control

• Controladores Lógicos Programables (PLC): Ofrece conexiones de E/S fiables para sistemas de automatización industrial

• Instrumentación de Procesos: Permite la transmisión precisa de señales para transmisores de presión, temperatura, flujo y nivel

• Sistemas SCADA: Soporta monitorización y control remoto en instalaciones industriales

• Automatización de Edificios: Proporciona conexiones fiables para HVAC y monitorización ambiental

• Cableado de Paneles Industriales: Suministra cableado multipar para instalaciones de armarios de control
